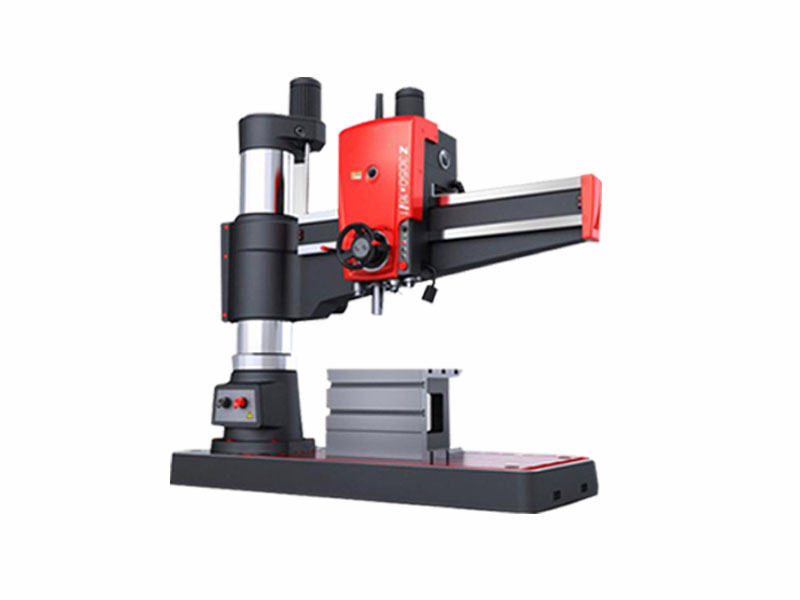

Z3040x14/3搖臂鉆床

日期:2021-04-12 來源:lyainong.com 點擊:4514次

生產廠家：沈陽中捷數控?fù)u臂鉆床廠
鉆孔直徑：40mm
主軸行程：270mm
主電機功率：3kw

在線咨詢全國熱線
024-66715888

產品描述

?Z3040x14/3搖臂鉆床采用液壓加緊；采用液壓變速，主軸16級變速；主軸行程達到270mm，適用范圍廣泛。

Z3040×14/Ⅲ搖臂鉆床技術參數
規格名稱	單位	Z3040×14/Ⅲ
鉆孔直徑	mm	40
主軸中心線至立柱母線距離	mm	350-1370
主軸端面至底座工作面距離	mm	260-1210
主軸行程	mm	270
主軸錐孔(莫氏)	mores.no	4#
主軸轉速范圍	r/min	32-2500
主軸轉速級數	step	16
主軸進給量范圍	mm/r	0.10-1.25
主軸進給量級數	step	8
搖臂升降速度	m/mm	1.27
主軸箱水平移動距離	mm	1015
搖臂回轉角度	?	±90
升降電機功率	kw	0.75
主軸允許最大進給抗力	n	12250
機床功率	kw	3
機床重量	kg	2200
外形尺寸	mm	2053×820×2483

Z3050×14機械搖臂鉆床具有機械傳動、機械夾緊、機械變速、自動升降、自動進刀的特點。我公司對Z3050×14機械搖臂鉆床做了一些改進 ?，F(xiàn)主軸立柱直徑可達到280mm，主軸行程達到270mm，主軸轉速齒輪12級搖臂鉆升級配有限位電源配有安全插座，電氣箱有散熱裝置，加寬加強搖臂導軌，搖臂齒條隱藏設計，加大加寬工作臺，升降絲杠銅絲母，加重設計床身。新工藝，新外觀，全新品質，更加方便操作者加工工件。
